Metriske hydrauliske fittings

Hvorfor vælge os?

Erfarent team

Vores virksomhed er en førende producent af hydrauliske adaptere i Kina med professionelle ingeniører og avanceret udstyr til fremstilling af forme. Vi kan udvikle, fremstille og teste forme uafhængigt

Kunde fokus

Vores kunder er vores topprioritet. Vi tager os tid til at forstå deres unikke behov og krav for at kunne levere skræddersyede løsninger, der overgår deres forventninger.

Konkurrencedygtige priser

Vi tilbyder konkurrencedygtige priser, der passer til dit budget uden at gå på kompromis med kvaliteten.

Bæredygtighed

Vi er forpligtet til miljømæssig bæredygtighed og stræber efter at minimere vores miljøpåvirkning ved at bruge miljøvenlige produktionsmetoder.

Hvad er metriske hydrauliske fittings?

Metriske hydrauliske fittings refererer til en type hydraulisk fitting, der følger metriske standarder for størrelse, dimension og gevindspecifikationer. Disse fittings er designet til at forbinde forskellige komponenter og slanger i hydrauliske systemer, der overholder metriske målesystemer. Metriske hydrauliske fittings bruges almindeligvis i hydrauliske applikationer, hvor metriske måleenheder er fremherskende, såsom i nogle europæiske og asiatiske lande. De giver en sikker og lækagefri forbindelse mellem hydrauliske komponenter, hvilket sikrer effektiv overførsel af væsker i systemet.

Hjem 12 3 Den sidste side 1/3

Fordele ved metriske hydrauliske fittings

Når det kommer til metriske hydrauliske fittings, er det detaljerne, der gør forskellen. Metriske hydrauliske fittings er en sådan detalje, der giver en række fordele.

Høj kompatibilitet på internationale markeder
Lad os først tale om kompatibilitet. Metriske hydrauliske fittings er som den "universelle fjernbetjening" i den hydrauliske verden, og fungerer i næsten ethvert miljø. Denne standardisering er afgørende, hvis du opererer på det internationale marked eller bruger maskiner fra forskellige lande. Skal en fitting udskiftes? Med metriske hydrauliske fittings er det mindre sandsynligt, at du løber ind i kompatibilitetsproblemer, hvilket gør reparationer til en leg.

Bedre tætningsevner
Den næste overvejelse er forsegling. Styrken af et hydraulisk system afhænger af dets svageste tætning. Metriske hydrauliske fittings har typisk bedre tætning sammenlignet med andre gevindtyper. Bedre tætning betyder færre utætheder, hvilket igen betyder mindre nedetid og færre vedligeholdelsesartikler.

Hydrauliske systemers effektivitet
I slutningen af dagen er effektivitet vigtige, især i hydrauliske systemer, hvor tryk og flow er konge. Metriske hydrauliske fittings håndterer disse tryk effektivt. Dette reducerer slid på systemet og forlænger maskinens levetid. Kort sagt kan valget af metriske hydrauliske fittings gøre dit hydrauliske system mere effektivt og økonomisk i det lange løb.

Typer af metriske hydrauliske fittings

Metriske gevind i hydrauliske fittings er blevet standardiseret for at sikre optimal ydeevne, effektivitet og sikkerhed i hydrauliske systemer. Nedenfor er nogle af de mest almindelige metriske gevindtyper, der findes i hydrauliske fittings:

Metrisk paralleltråd (M-tråd):Dette er den metriske standardgevindtype med en konstant diameter i hele gevinddelen. Denne tråd er ideel til lavtryksanvendelser, er enkel at fremstille og er bredt tilgængelig.

Metriske koniske tråde:Tilspidsede gevind er koniske i form og er ideelle til højtryksanvendelser. De giver fremragende tætningsevne og eliminerer behovet for sekundære tætningsmetoder såsom O-ringe.

Metrisk O-ring ansigtsforsegling (ORFS):Disse fittings har en flad flade med en O-ring på enden for at forbedre tætningen. ORFS-fittings er kendt for deres højtryksevne og ydeevne uden lækage.

Brændefri gevind (DIN 2353):Disse metriske gevind har et metal-til-metal-bid for effektiv rørtætning og er fremragende til medium- til højtryksanvendelser.

Komatsu metriske tråde

Disse er metriske gevind, der er specifikke for Komatsu-maskiner og adskiller sig lidt fra standard metriske gevind.

Japansk industristandard (JIS)

Selvom de ikke er teknisk metriske gevind, ligner de på mange måder og bruges ofte sammen med standard metriske fittings i maskiner. De bruges primært i japansk fremstillet udstyr.

Metrisk 24 grader tilspidset (DIN 3901/3902)

Disse fittings er almindeligt anvendt i europæiske hydrauliske systemer for at give en pålidelig højtryksforbindelse.

Hvilke materialer er metriske hydrauliske fittings lavet af?

Metriske hydrauliske fittings, ligesom deres kejserlige modstykker, kommer fra en række forskellige materialer, som afhænger af den specifikke applikation og anvendelsestilfælde. Nogle af de mest almindelige materialer omfatter:

Rustfrit stål

Dette er et almindeligt materiale til metriske hydrauliske fittings, da det giver fremragende korrosionsbestandighed og høj styrke. 304SS giver en fantastisk overordnet beskyttelse mod omgivende vand og salt, men for ætsende kemikalier, se efter fittings i 316SS.

Messing

Dette er et blødere materiale, der ofte bruges i lavtrykshydrauliksystemer, da det er billigere end rustfrit stål. Sjældent brugt i hydraulik, har du en tendens til at se messing mere almindeligt i pneumatiske systemer.

Kulstofstål

Dette er et stærkt og holdbart materiale, der almindeligvis anvendes i højtrykshydrauliksystemer. Oftere end ikke ser du kulstofstål belagt med zink eller nikkel for at øge korrosionsbestandigheden.

Aluminium

Dette lette materiale bruges ofte i mobile hydrauliske systemer, hvor vægt er et problem. De bruges også i specielle applikationer, såsom brændstofledninger, for eksempel.

Hvad er fordelene ved at bruge metriske hydrauliske fittings på min maskine?

Der er flere fordele ved at bruge metriske hydrauliske fittings på dit hydrauliske system. For det første er de designet til at være kompatible med det metriske målesystem, som er meget udbredt i Europa, Asien og mange andre dele af verden. Dette gør det nemmere at finde kompatible komponenter på det internationale marked, hvilket giver flere muligheder for at arbejde med leverandører i forskellige lande. Hvis du bygger hydrauliske maskiner her i Nordamerika og sender det til udlandet, angiver din kunde sandsynligvis metriske hydrauliske fittings, som de kan købe lokalt. Det giver ikke mening at lagerføre både imperialistisk og metrisk, så hvorfor ikke konvertere til metrisk?

For det andet er metriske hydrauliske fittings ofte mere kompakte end deres kejserlige modstykker (især npt), hvilket kan hjælpe med at spare plads i et hydraulisk system. De har også en tendens til at have et højere arbejdstryk og højere temperatur end npt eller nogle orb fittings, hvilket gør dem velegnede til mere krævende applikationer. O-ringen, der bruges på metriske hydrauliske fittings med lige gevind, er bundet til spændeskiven, hvilket gør det sværere at ekstrudere end den flydende o-ring på o-rings udspringsfittings. Den limede tætning forhindrer også utilsigtet forkert tætningsvalg af vedligeholdelsespersonale, som vil lække, når det er for lille, eller ekstruderer, når det er for stort.

Endelig er metriske hydrauliske fittings ofte billigere end imperiale fittings, fordi de fremstilles i bulk over hele verden, hvilket kan gøre dem til en mere omkostningseffektiv mulighed for mange applikationer.

3 hovedtyper af metriske hydrauliske fittings

Hydrauliske fittings med metriske gevind er de mest almindelige forbindelser på verdensplan. De tre primære stilarter, der bruges i forskellige regioner og af specifikke OEM'er, er:

DIN metriske fittingsstandarder dækker hydraulikslangefittings og kompressionsfittings. DIN er sammen med BSPP (British Standard Parallel Pipe) de hyppigst anvendte gevindtyper i Europa, mens BSPP også er de mest almindelige i Australien og andre Commonwealth-lande. Den metriske DIN 2353-fitting er dog den mest udbredte bide-type fitting i verden og kræver ikke en O-ring for at give en tæt tætning.

JIS metriske fittings bruges oftest som slangeadaptere på udstyr fremstillet i Japan og Korea. De har en 30 graders flare og 60 graders kegleforbindelse og inkluderer typisk BSP-gevind. Kobelco, en stor japansk producent af OEM-entreprenørmaskiner, bruger japansk hydraulikslange og JIS hydrauliske fittings.

Komatsu metrisk 30 graders flare er en af de mest almindelige specialiserede fittings til en specifik OEM-mobiludstyrsproducent. Mens de fleste andre OEM'er stoler på almindelige industristandarder, har Komatsu udviklet denne proprietære fitting, der er overlegen i applikationer på deres eget udstyr.

Praktiskheden af metriske hydrauliske fittings

Du har sjældent et valg mellem at bruge Imperial eller Metric Hydraulic Fittings til vedligeholdelse. Du skal ofte bruge det, som OEM'en har angivet. Men selvom der er forskellige stilarter af metriske hydrauliske fittings, er de mere fordelagtige end Imperial af mange praktiske årsager.

Metrisk er en simpel form for måling, med alt i intervaller på 1/10 som en base af hele tal. Ud over at det er nemt at ekstrapolere data, kan deres almindelige størrelser hjælpe med at reducere antallet af fittings på en stykliste.

De er langt mere udskiftelige på det globale marked end Imperial fittings. Faktisk var udskiftelighed hovedårsagen til, at bilindustrien gik over til metriske gevind til mange forbindelser, fra fastgørelseselementer til fittings.

Som den mest præcise form for måling, som for bilindustrien, er det metriske system enten delvist eller fuldt ud omfattet af store segmenter af luftfarts-, medicin- og elektronikindustrien.

Metriske hydrauliske fittings er ofte et bedre valg for vibrationsmodstand og til at give et større spændingsområde i gevindets tværsnit.

Dette er blot nogle få fordele ved målinger, der kan bidrage til langsigtede omkostningsbesparelser i design, fremstilling og montering samt levetiden for mange komponenter.

I hvilke to aspekter afspejler kvaliteten af metriske hydrauliske fittings?

01.

Materialevalg

Stål:Stål, der er kendt for sin høje styrke og holdbarhed, er ofte det foretrukne materiale til højtryksanvendelser. Den er dog tilbøjelig til at ruste og er derfor muligvis ikke ideel til korrosive miljøer.

Messing:Dette materiale giver fremragende korrosionsbestandighed og er lettere at arbejde med end stål. Det er dog ikke velegnet til højtryks- og højtemperaturmiljøer.

Rustfrit stål:Rustfrit stål er et "bedst fra begge verdener" materiale, der tilbyder høj styrke og fremragende korrosionsbestandighed, men til en højere pris.

02.

Sammenligning af holdbarhed, applikationer og omkostninger

Holdbarhed:Rustfrit stål vinder. Men hvis rust ikke er et problem, vil almindeligt stål opfylde dine behov fint.

Ansøgninger:Stål er fantastisk til industrielle og tunge maskiner. Messing er godt til mindre krævende applikationer såsom VVS eller lavtryks hydrauliske systemer. Rustfrit stål er det bedste valg til korrosive eller sanitære miljøer.

Koste:Generelt er stål det mest overkommelige, efterfulgt af messing. Rustfrit stål koster mere, men husk, du får, hvad du betaler for. Hvis du skal bruge beslag i mere krævende miljøer, skal du sørge for at vælge det fineste materiale, der findes.

Hvordan vælger man metriske hydrauliske fittings?

Metriske hydrauliske fittings er vildt brugt i hydrauliske systemer inden for landbrug, kemikalier, havudstyr, olie- og gasindustrien. Det er vigtigt for os at vælge korrekte endefittings til at trykke på slangen.

Crimpning er den mest populære metode til montering af hydraulikslangen. Detaljespecifikationen skal bekræftes, før du går i gang med en slangesamling. Når specifikationerne er defineret, kan slangemonteringsteknikeren gå i gang. Processen kan variere afhængigt af crimper-model, men typisk markerer teknikeren indføringsdybden på slangen, påfører smøremiddel på fittingspinden, skubber den ind i enden af slangen og indsætter den i crimper-dysen. Til sidst sikrer teknikeren fittingen permanent på slangen ved at aktivere crimperens kraftenhed for at påføre tryk. Slangemonteringsteknikeren vil være i stand til at hjælpe dig med at finde den bedste pasform og hjælpe dig med eventuelle spørgsmål.

Hvilke ting skal overvejes, når du vælger de metriske hydrauliske fittings:

Størrelsen på slangen, som fittings skal bruges til
Forskellige slanger har forskellige specifikationer og har brug for forskellige endefittings. Det er vigtigt at bekræfte, hvilken slags slange du har. Såsom hvor mange stålfletninger, slange-id og od, arbejdstrykanmodning og sprængtryksanmodning….

Temperaturanmodning
Driftstemperaturområdet for rørfittings afhænger af materialetype, plettering og tætningstype. O-ringstætninger tilføjer typisk en lækagefri pålidelighed til dine metriske hydrauliske fittingsforbindelser, men afhængigt af temperaturen på din applikation er metal til metal tætning kan være nødvendig.

Hvilket materiale kræves?
Almindeligt anvendte materialer omfatter kulstofstål, rustfrit stål, messing og plast. Hvilken slags materiale du har brug for afhænger af applikationerne og miljøet af din slange og fittings vil blive brugt til. Kulstofstål og messing er normalt velegnede til lavtryksanmodninger. Rustfrit stål er mere egnet til højtryksanmodning (op til 10000psi).

Kunne du tænke dig metriske hydrauliske fittings?

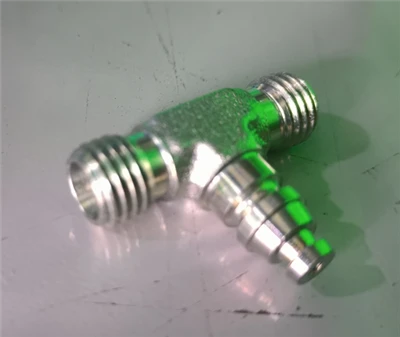

T-rørsfittings med drejemøtrik, din 90 graders albue justerbare studs, din metriske bide type rør hydrauliske fittings 90 grader albue fittings hydrauliske adaptere, hun nptf til hun nptf lige hydrauliske fittings, 1c 1d serien din standard stål lige metrisk gevind union bite type hydrauliske adaptere, metrisk gevind bite type hunstik, metrisk gevind bite type rørfittings, metriske hydrauliske adaptere, metriske han hydrauliske skotfittings, metrisk gevind 60 graders kegle forsegling bid type, metrisk gevind bite type tee tube fittings….
Til sidst skal du trykke på endefittings som korrekt specifikation for at sikre, at metriske hydrauliske fittings kun vil yde deres bedste.

Vores fabrik

Grundlagt i 2004, NINGBO NJ HYDRAULIC ADAPTER CO., LTD har specialiseret sig i fremstilling af hydrauliske adaptere, fittings, ferrules, møtrikker og sælger til hele verden.

productcate-1-1

Vores historie med samarbejde med vores kunder for specialdesignede hydrauliske applikationer har etableret NJ hydraulisk adapter som en industriforetrukken kilde til kundespecifikke fremstillede adaptere. Vi er stolte af at betjene store markeder, herunder: byggeri, landbrug, minedrift, industrielt udstyr og mere.

productcate-1-1

Vores mål er at levere dine fittings så hurtigt som muligt - når og hvor du har brug for dem - hvilket også hjælper dig med at holde din. Uanset om du har en nødsituation eller et løbende behov, så send os en e-mail. Vi leverer de beslag, du ønsker, sammen med den kvalitet, service og konkurrencedygtige pris, du fortjener. Lagerbeholdninger og fragtomkostninger lave.

productcate-1-1

Vores certifikat

productcate-1-1

Ultimativ FAQ-guide til metriske hydrauliske fittings

Spørgsmål: Er der standard og metriske metriske hydrauliske fittings?

A: Metriske metriske hydrauliske fittings er generelt ikke udskiftelige med andre standarder, især de imperialistiske JIC- eller SAE-fittings, på grund af forskellene i gevinddiameter, stigning og form. Men nogle producenter producerer fittings, der udveksler mellem forskellige standarder.

Q: Er metriske hydrauliske fittings metriske eller imperiale?

A: Som med mange ting, inklusive hydraulik, er den eneste reelle forskel, hvor de bruges. Det meste af Europa og hele Asien bruger metrisk til dimensionering af rør, fittings, cylindre, pumper og mere. I USA bruges den kejserlige standard til at dimensionere de samme komponenter.

Q: Hvem laver metriske hydraulikslanger?

A: Multistandard komponenter corp. Metriske & multistandard komponenter corp. Sælger hydraulikslange i metermål. Når du forespørger eller bestiller, er det vigtigt at fortælle den metriske salgsrepræsentant, hvilken længde eller længder du har brug for.

Q: Hvad er de forskellige typer af metriske hydrauliske fittings?

A: Der er tre hovedtyper af metriske hydrauliske fittings: O-ringen, den sammenkoblede vinkel og de koniske gevindforbindelser. Andre typer bruges i forskellige og specialiserede applikationer, men det er de tre mest almindelige.

Q: Hvordan ved jeg, hvilken type metriske hydrauliske fittings jeg har?

A: Trin 1: Genanvendelig eller permanent? Er beslaget genanvendeligt eller permanent?
Trin 2: Identificer fittingender og portforbindelser.
Trin 3: Identificer forseglingsmetoden.
Trin 4: Se på monteringsdesignet.

Q: Hvad er fordelene ved at bruge metriske hydrauliske fittings på min maskine?

A: For det første er de designet til at være kompatible med det metriske målesystem, som er meget udbredt i Europa, Asien og mange andre dele af verden. For det andet er metriske hydrauliske fittings ofte mere kompakte end deres kejserlige modstykker (især npt), hvilket kan hjælpe med at spare plads i et hydraulisk system.

Q: Hvilke materialer er metriske hydrauliske fittings lavet af?

A: Metriske hydrauliske fittings kommer, ligesom deres kejserlige modstykker, fra en række forskellige materialer, som afhænger af den specifikke anvendelse og anvendelsessituation. Nogle af de mest almindelige materialer omfatter: 1. Rustfrit stål. 2. Messing. 3. Kulstofstål. 4. Aluminium.

Q: Hvilke metriske hydrauliske fittings er bedst?

A: JIC er den populære type hydrauliske fittings, der har en 37 graders kegle og kan forbindes til en slange eller et rør. Den har potentialet til at redde din maskine under udfordrende forhold og egnet til næsten alle typer hydrauliske applikationer.

Q: Er metriske hydrauliske fittings eller imperial?

A: Som med mange ting, inklusive hydraulik, er den eneste reelle forskel, hvor de bruges. Det meste af Europa og hele Asien bruger metrisk til dimensionering af rør, fittings, cylindre, pumper og mere. I USA bruges Imperial-standarden til at dimensionere de samme komponenter.

Q: Hvad er en metrisk hydraulisk fitting?

A: Metriske portfittings: Disse fittings har typisk en han modsat af enten en han- eller hun-ende med en bundet O-ring på plads for at skabe en tætning. De er almindeligt anvendt i hydrauliske systemer, der kræver en højtryksforsegling og ofte i en port.

Q: Er der metriske hydrauliske fittings?

A: Hydraulics Direct tilbyder en bred vifte af metriske fittings lavet af rustfrit stål af den bedste kvalitet. Vores metriske fittings i rustfrit stål giver høj modstandsdygtighed over for vibrationer.

Q: Hvordan måles hydrauliske metriske fittings?

A: Den udvendige diameter (eller udvendigt gevind) af en fitting bestemmes ved hjælp af kaliber. Nulstil kaliperne, sæt beslaget mellem kæberne og luk dem for at holde beslaget fast. En Vernier skydelære giver meget korrekte aflæsninger.

Q: Hvad betyder NPT i hydrauliske fittings?

A: NPT (National Pipe Tapered) stil rørgevind har været meget brugt i over 100 år. NPT er en amerikansk standard for koniske gevind, der anvendes på rør og fittings. De bruges til effektivt at tætne rør til væske- og gasoverførsel.

Q: Er hydrauliske fittings metriske eller imperiale?

A: Som med mange ting, inklusive hydraulik, er den eneste reelle forskel, hvor de bruges. Det meste af Europa og hele Asien bruger metrisk til dimensionering af rør, fittings, cylindre, pumper og mere. I USA bruges Imperial-standarden til at dimensionere de samme komponenter.

Q: Hvad betyder JIC i hydrauliske fittings?

A: JIC (eller Joint Industry Council) fittings, defineret af SAE J514, er kompressionsfittings bearbejdet med en 37 graders flare sædeoverflade og parallelle gevind. De er almindeligvis fremstillet i nikkellegeringer, messing, kulstof og rustfrit stål. JIC Hydrauliske tilslutninger er almindelige i de fleste væskekraftsystemer.

Q: Hvordan måles metriske hydrauliske fittings?

A: Den udvendige diameter (eller udvendigt gevind) af en fitting bestemmes ved hjælp af kaliber. Nulstil kaliperne, sæt beslaget mellem kæberne og luk dem for at holde beslaget fast. En nonier skydelære giver meget korrekte aflæsninger.

Q: Hvad er standarden for metriske hydrauliske fittings?

A: Der findes flere standarder for metriske hydrauliske fittings, inklusive din 2353, iso 8434-1, iso 6149-1 og bs en iso 12151-2. Hver af disse standarder har sine unikke funktioner og specifikationer, som er vigtige at kende.

Q: Er hydrauliske fittings metriske eller imperiale?

Q: Hvilken vinkel er en metrisk fitting?

A: Metrisk gevind. Hannen har et 24 graders tætningsvinkel keglesæde med lige metriske gevind. Hunnen har en 24 graders konveks kegle med o-ring og en drejelig lige metrisk gevindmøtrik.

Q: Hvordan måles hydrauliske metriske fittings?
